基于WSN的廚房溫度氣體監控系統 一、 題目的要求和意義
課程設計的目的：
本課題是學生們使用單片機和至少兩種傳感器實現無線通信的項目，主要實現對廚房溫度和氣體進行實時監測。通過在廚房里安裝基于無線傳感器網絡的溫度、氣體采集節點來廚房內各點的溫度和氣體，并以無線傳輸?shù)姆绞桨l(fā)送到PC端或者是LCD液晶屏，用戶可以通過上位機軟件查詢數據，能夠及時了解到廚房的情況。
課程設計的要求：
基本要求:
1、必須有無線通信
2、必須有兩種以上（包含兩種）的傳感器
3、必須用單片機實現
擴展要求：
1、三個以上（包含三個）的無線通信節點
2、可構建Ad Hoc網絡即一種無中心自組織的多跳無線網絡
課程設計的意義：
傳統的使用線纜直接連接實現信號的傳輸方式，將嚴重限制數據采集點的安放靈活性，設備布線困難。而通過無線通信的方式傳遞數據是一種較為理想的選擇，它與有線方式相比主要成本低、攜帶方便、布線安裝簡便等特點。
基于WSN的廚房溫度氣體監控系統不僅可以讓人們的生活質量得到提高，而且保障了人民的生命安全。
二、 硬件電路設計
1. 具體電路的設計和參數的計算；

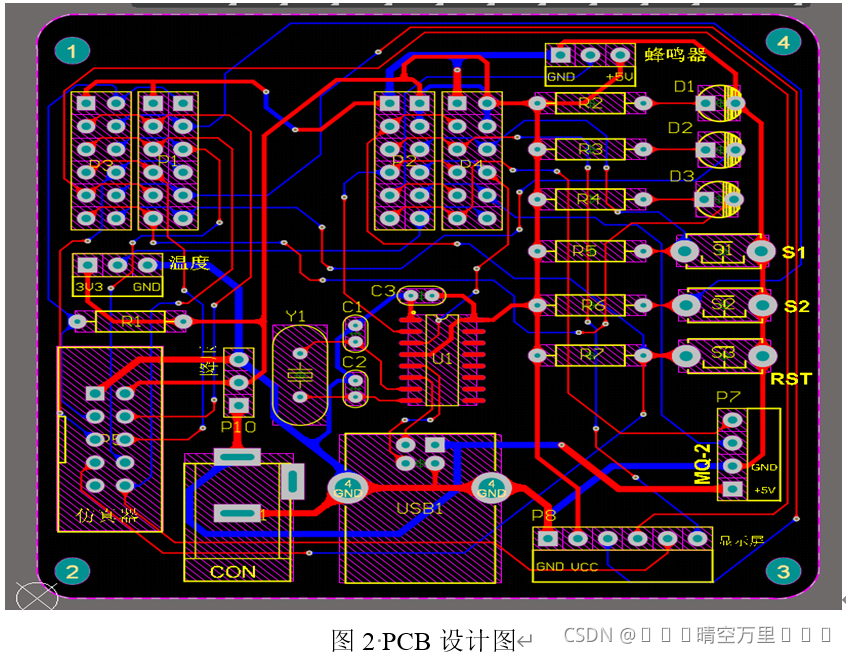

電路的原理圖、PCB設計圖、3D模型圖如下：

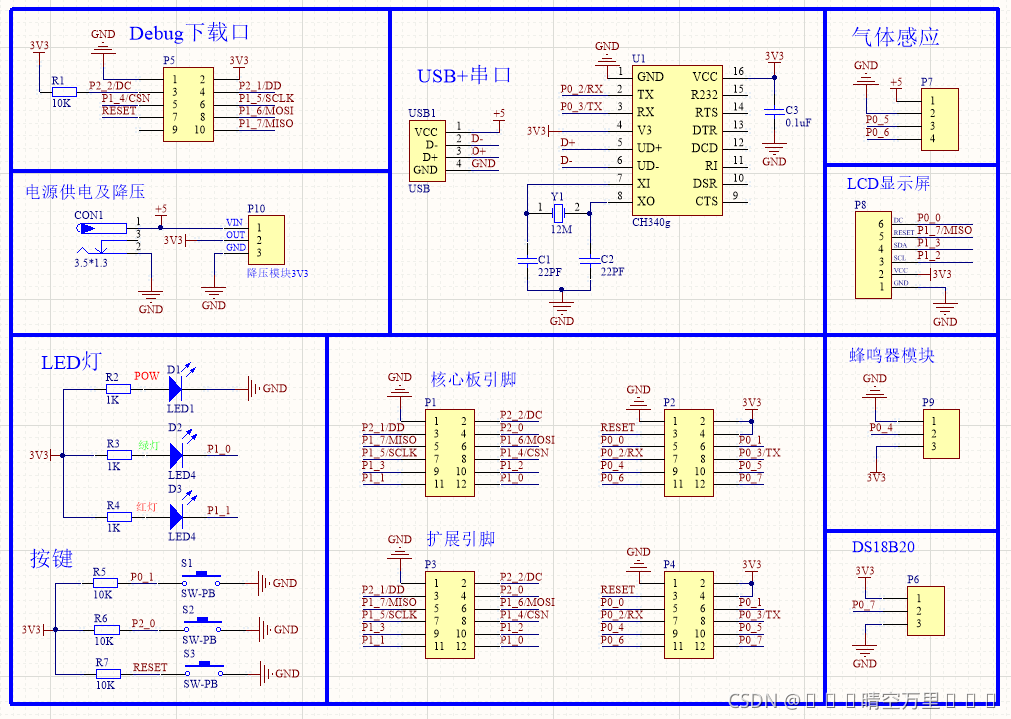

圖1電路原理圖
我負責部分的電路：OLED顯示模塊電路，電源模塊，下載電路。
OLED顯示電路設計如下：
引腳說明：
DC：數據或命令切換
RESET：復位
SDA：雙向數據線
SCL：時鐘信號線
VCC：電源正3.3V
GND：電源地
由原理圖可知核心板中的P0_0,P1_7,P1_3,P1_2,3V3,GND引腳分別與OLED顯示屏的6個引腳對應相接。

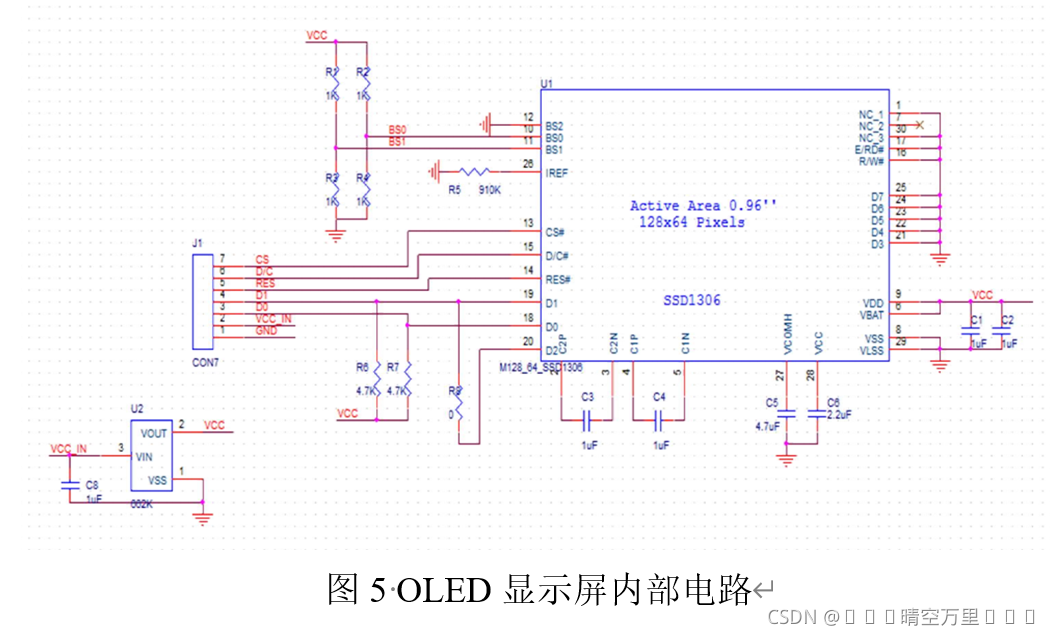

本次設計采用模塊級設計，故只需購買OLED顯示屏模塊即可，OLED顯示屏模塊的電路圖如下：

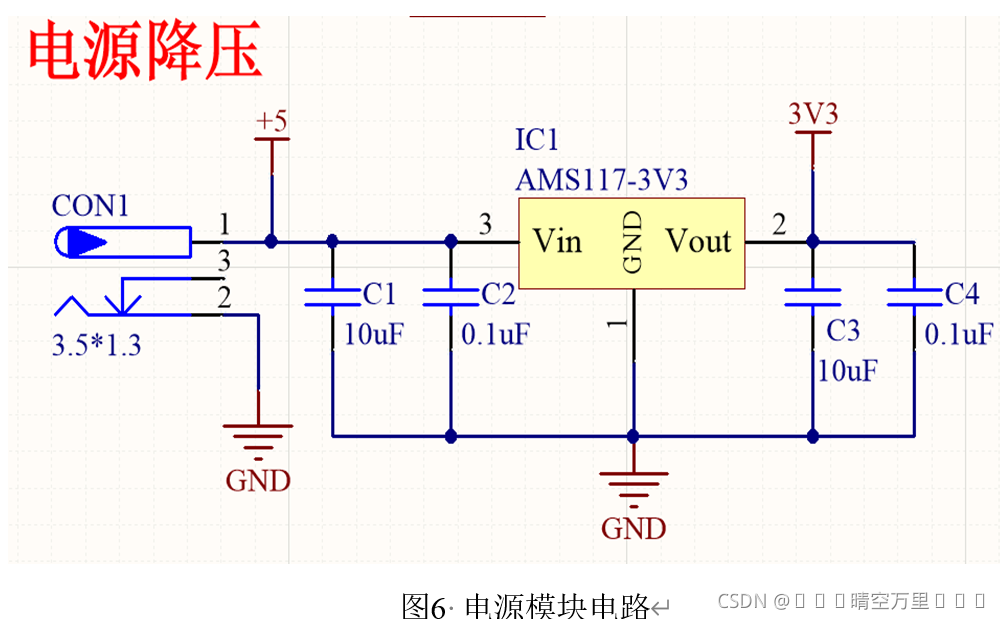

電源模塊電路設計如下：
ASM1117-3V3是電壓降壓芯片，作用是將輸入的5V電壓降至3.3V
C1、C2是輸入電容，作用是防止斷電后出現電壓倒置，
C3、C4是輸出濾波電容，作用是抑制自激振蕩和穩定輸出電壓。

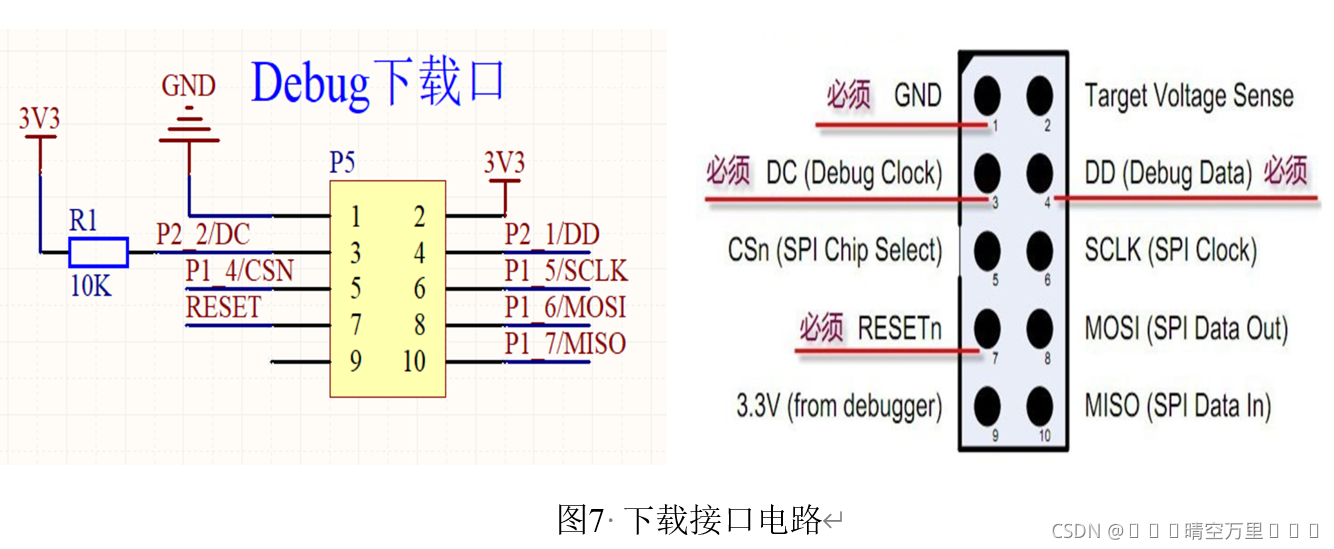

下載電路設計如下：
引腳說明：
第1Pin：GND
第2Pin：目標板電壓檢測，該信號用于支持寬目標電壓，需要目標板為仿真器提供
第3、4Pin：在線調試或下載通信接口
第5、6、8、10Pin：協議分析或者由Smart Studio直接控制芯片的通信接口
第7Pin：芯片復位信號
第9Pin：仿真器提供的3.3V電壓，最大可提供500MA電路
以上10個引腳中，只有GND/DC/DD/RESET為必須連接的引腳，其他均為可選。
若想要支持Packet Sniffer軟件（用于抓取無線數據包），其余的SPI接口也要連接的目標板上
若想要使用仿真器對目標板進行供電，需接上9號引腳，可對目標板提供3.3V電壓

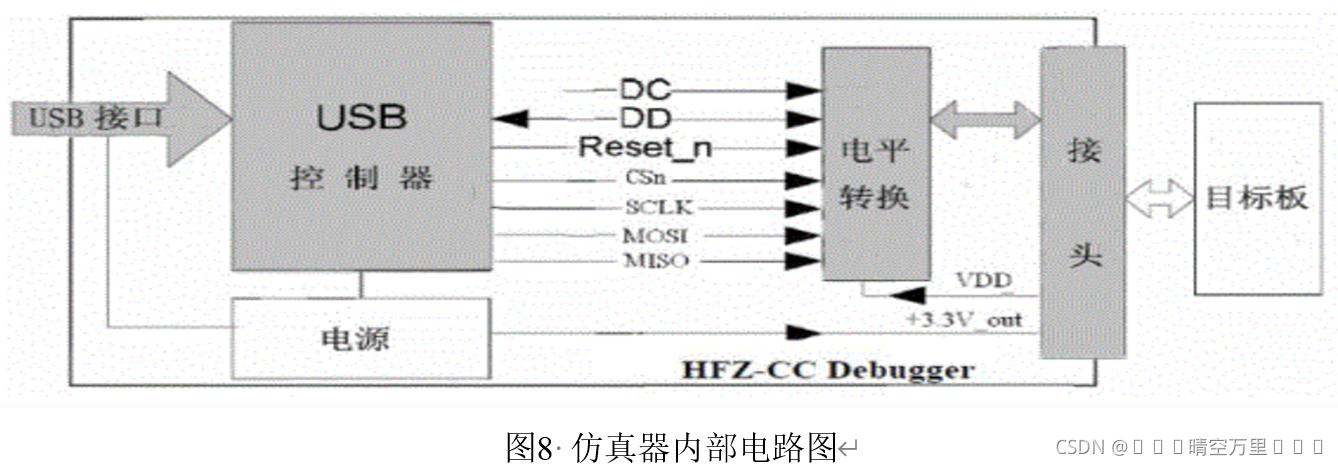

為了更好的理解程序下載的實現，給出仿真器內部電路圖如下：
2. 電路性能測試與結果分析
OLED顯示電路:
通電后，經過數字萬用表測量得
VCC引腳與GND引腳之間的電壓為3.28V
結果分析：測量的結果在誤差允許范圍內

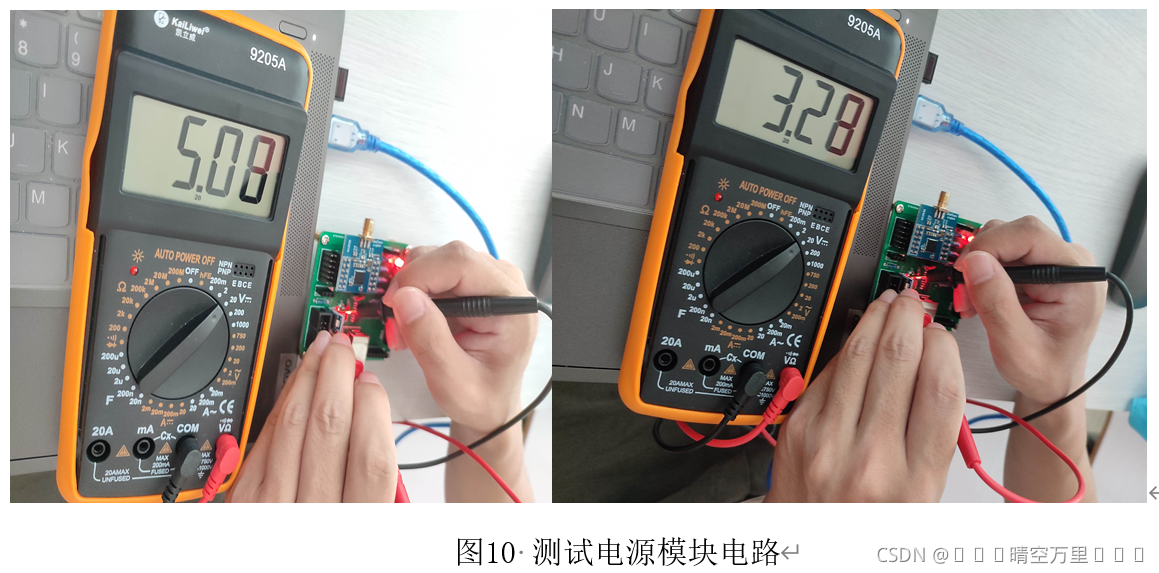

電源模塊電路：
通電后，經過數字萬用表測量得
3號引腳，即未經過AMS1117芯片的引腳的電壓約為5.08 V
2號引腳，即經過AMS1117芯片的引腳的電壓約為3.28V
結果分析：說明AMS1117芯片起到了對輸入電壓起到降壓的作用

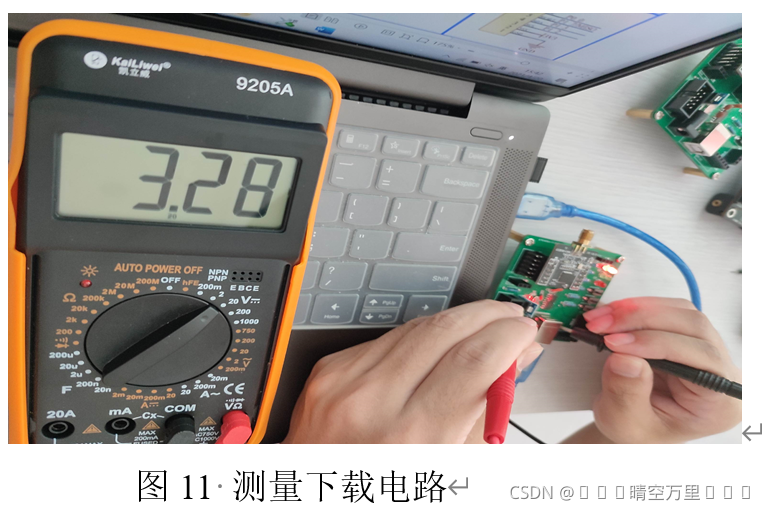

下載電路:
通電后，經過數字萬用表測量得
VCC引腳與GND引腳之間的電壓為3.28V
結果分析：測量的結果在誤差允許范圍內
三、軟件設計
1. 主程序流程圖；
協調器節點：
圖12 協調器節點流程圖

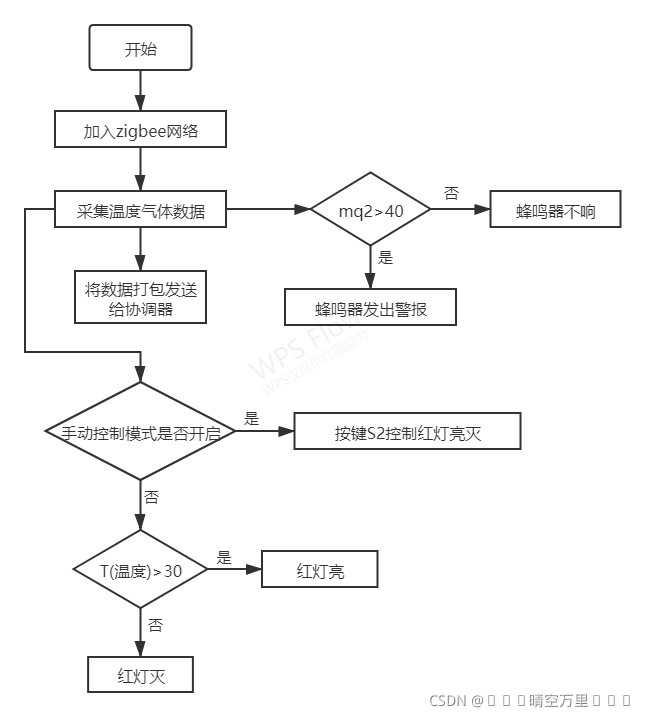

終端節點：
圖13 終端節點流程圖
子程序流程圖；（無）
我負責部分的軟件設計：組建無線通信和組網，上位機軟件制作

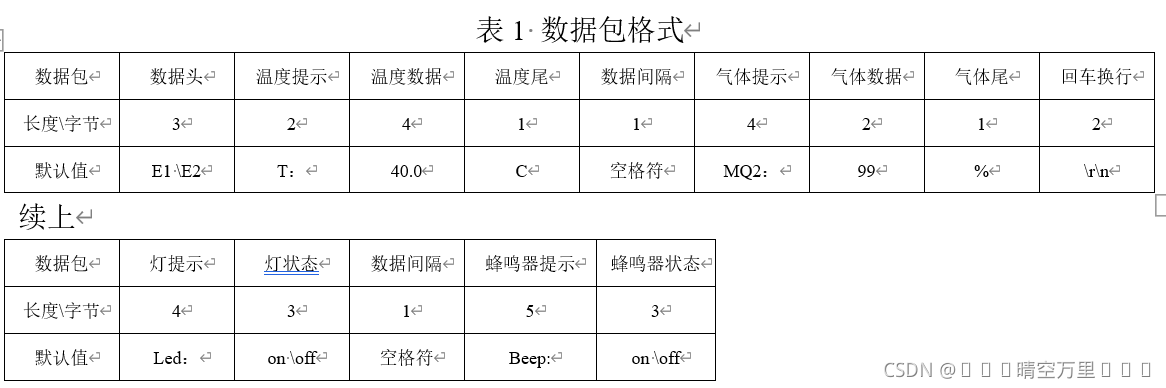

無線通信：一般在具體項目開發過程中，通信雙方需要提前定義好數據通信的格式，一般需要包含數據頭、數據、校驗位、數據尾等信息，為了簡化本次項目的難度，使用的數據包格式如表1所示。
在項目開發過程中，使用到數據包時，一般會使用共用體將整個數據包所需要的數據包含起來，這樣編程效率較高，在本實驗中使用的結構體定義如下：
typedef union h
{
uint8 TEMP[36];
struct RFRXBUF
{
char Head1[3] ; //數據頭'E1 ' /'E2 '
char ip1[2]; //溫度提示'T:'
char Tvalue[4] ; //溫度數據
unsigned char Tail1 ; //溫度尾 'C'
unsigned char gap1 ; //數據間隔' '
char ip2[4]; //氣體提示MQ2: ,
unsigned char Qvalue[2] ; //氣體數據
unsigned char Tail2 ; //氣體尾 '%'
char Rn[2] ; //回車換行'\r\n'
char Led1[4] ; //燈提示Led:
char Led2[3] ; //燈狀態on/off
unsigned char gap2 ; //數據間隔' '
char Beep1[5] ; //蜂鳴器提示Beep:
char Beep2[3] ; //蜂鳴器的狀態on/off
}BUF ;
}TEMPERATURE
使用一個共用體來表示整個數據包，里面有兩個成員變量，一個是數組TEMP,該數組有36個元素；另外一個是結構體，該結構具體實現了數據包的數據頭、溫度數據、氣體數據、數據尾…，結構體所占的也是36個字節
ZigBee組網流程 建立網絡和設備入網：
平時我們只關心應用層，會組網，實現傳感器的數據采集，無線傳輸就算掌握ZigBee通訊了，并非每個人都需要了解底層代碼運行情況。
值得注意的是：(taskID++); //ZDApp層初始化，執行函數后，如果是協調器將將建立網絡，如果是終端設備將加入網絡。

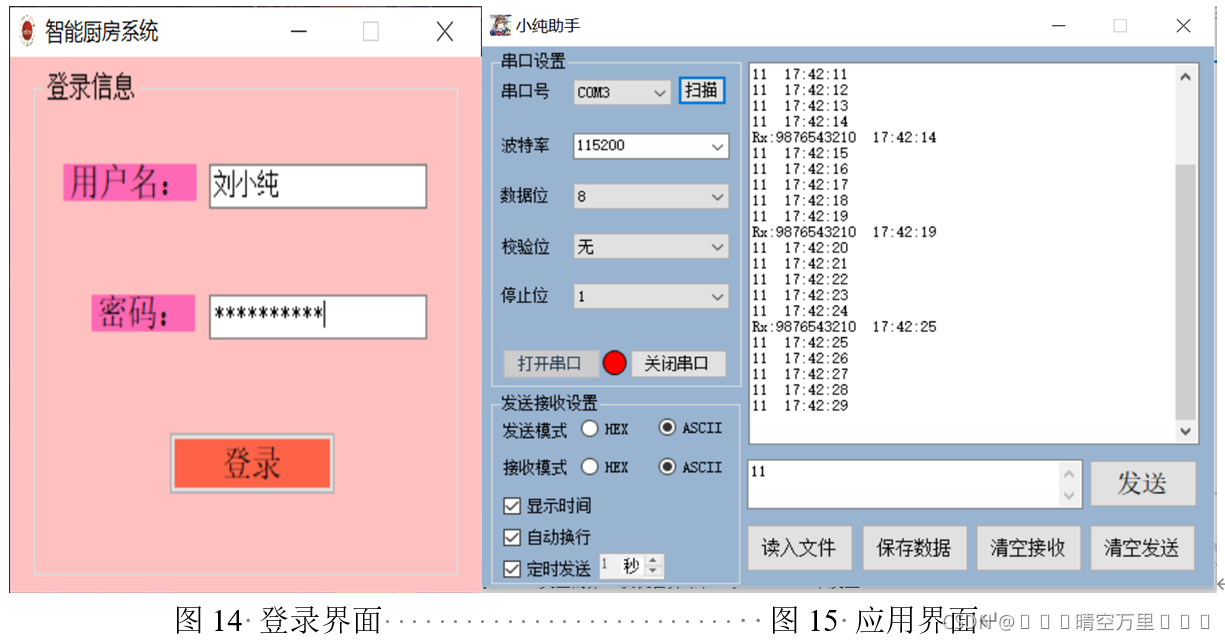

上位機軟件制作：
串口助手選用Visual C#開發語言和Visual Studio 2012開發平臺進行開發，實現的主要功能如下：
1需要用戶名和密碼才能登錄軟件——可以保障用戶的隱私
2可用串口掃描——精確且快速的找到可以打開的串口號
3保存和讀取數據——可以對數據進行保存和讀取，方便后期查看
4顯示接收數據的時間——用戶可以知道數據到來的時間
5定時發送——用戶可以設定在幾秒甚至幾小時后發送控制命令
四、調試記錄 (重點內容)
1. 調試時間：6到10周
2. 調試中遇到的問題
問題1：移植隊友寫好的代碼出現編譯錯誤
問題2：如何讓終端將采集的數據發送給協調器
問題3：接收到的數據無法正常顯示
問題4：OLED屏無法顯示溫度小數后一位
問題5：無法區分是哪個終端發過來的數據
3. 解決的方法
解決1：加入相應的頭文件，并在頭文件里聲明函數。
解決2：步驟如下
1） 定義一個事件標識符 如#define 0x01
2） 在系統事件里的網絡狀態改變事件中即case :語句后面設置自己定義事件的函數：(,);
3） 在if(events & )語句中放入發送數據的函數和下一次再執行事件的定時器函數()。
解決3：
tvalue = () ; //讀取溫度函數
qvalue = GetMq2() ; //讀取MQ2的濃度
通過調用隊友寫好的函數返回值是一個數值，而發送到串口中的數據應該是字符串才行
可以將其轉換為字符串格式再加載到數據包中：
sprintf(strTemp, "%.01f", tvalue); //將溫度數據轉成字符串
strcpy(temperature.BUF.Tvalue,strTemp); //將字符串型的溫度數據復制到數據包
temperature.BUF.Qvalue[0] = qvalue / 10 + '0' ; //將氣體數據轉化為字符串
temperature.BUF.Qvalue[1] = qvalue % 10 + '0' ;
解決4：
終端發送過來的數據包中溫度數據中數組的第5-8位，所以可以將溫度的十位、個位、小數位分別取出來，將其由字符串格式轉換為數值，之所以無法顯示小數后一位，是因為我對溫度數據進行如下處理
uint8 t = (t1-‘0’)*10+(t2-‘0’)+（t3-‘0’）/10;
因為（t3-‘0’）/10這個值永遠為0,小數部分被抹除，故做如下處理
uint8 t1 = pkt->cmd.Data[5];//從數據包中讀取溫度十位
uint8 t2 = pkt->cmd.Data[6];//溫度個位
uint8 t3 = pkt->cmd.Data[8];//溫度小數位
uint8 t = (t1-'0')*10+(t2-'0'); //將十位數和個位數結合
uint8 t4 = (t3-'0'); //溫度小數
sprintf(buff, "E1 T:%d.%d MQ2:%d", t,t4,mq2);
HalLcdWriteString(buff,HAL_LCD_LINE_1); //OLED第1行顯示數據
解決5
由于我們的終端是同時采集溫度和氣體數據的，故發過來的數據難以區分。
為了區分不同終端發過來的數據，在數據包中的數據頭放入ID這個宏定義，在下載終端程序的時候可以通過修改ID的宏來區分不同的終端。
#define ID "E1 " //針對終端有效，取值E1 ，E2
strcpy(temperature.BUF.Head1,ID) ; //填充數據頭1
五、課程設計體會
通過此次課程設計，我更加扎實的掌握了有關單片機方面的知識，在設計過程中雖然遇到了一些問題，但經過一次又一次的思考，一遍又一遍的檢查終于找出了原因所在，也暴露出了前期我在這方面的知識欠缺和經驗不足。實踐出真知，通過親自動手制作，使我們掌握的知識不再是紙上談兵。
通過這次課程設計，我掌握了使用zigbee協議棧進行無線組網通信的方法;熟悉了上位機軟件的制作;了解了通信協議的制定;以及如何提高電路的性能等等。此次設計也讓我明白了思路即出路，有什么不懂不明白的地方要及時請教或上網查詢，只要認真鉆研， 動腦思考，動手實踐，就沒有弄不懂的知識。
課程設計的過程中，也對團隊精神的進行了考察，讓我們在合作起來更加默契，在成功后一起體會喜悅的心情。果然是團結就是力量，只有互相之間默契融洽的配合才能換來最終完美的結果。
六、參考文獻
[1] QST青軟實訓.ZigBee技術開發[M].北京：清華大學出版社，2015
[2]王小強. ZigBee無線傳感器網絡設計與實現[M].北京：北京工業出版社，2012
最后：

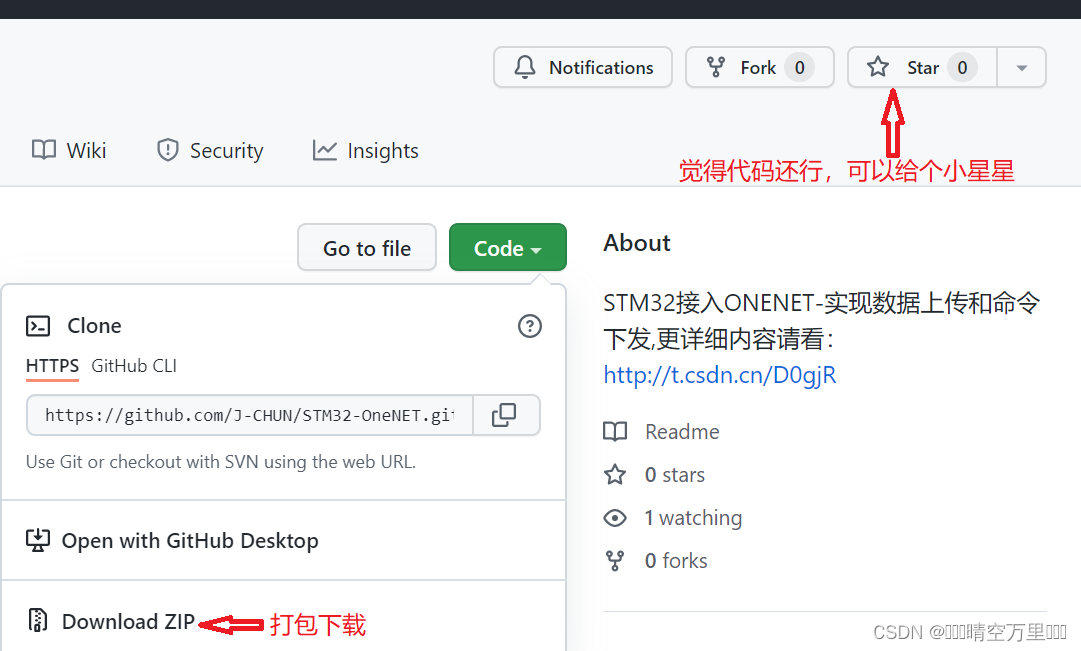

需要資料的可以自行下載。下載鏈接
