分類:
按照用途:廣播有線電視
專用有線電視(即應用電視) 緒論已有介紹
munity Antenna ,簡稱CATV)。它是在有利位置架設高質量接收天線,經有源或無源分配網絡,將收到的電視信號送到眾多電視機用戶,解決在難以接收電視信號環境中收看電視的問題。
共用天線電視系統的分配系統一般較小,多是為公寓大樓、賓館、飯店以及小型住宅區服務,它的前端也非常簡單。
由于科學技術的不斷發展,人們并沒有滿足“共用天線電視系統”原有概念所包含的內容。把開路電視廣播、調頻廣播以及錄像機和調制器自行播放的節目等通過同軸電纜分配給廣大電視用戶,這就是電纜電視系統CATV(Cable TV)。從這個意義上講,共用天線電視系統屬于電纜電視的范疇。但由于它們都簡稱CATV,因此有時也不加以區別而混用。實際上,它們是兩種不同的系統。一般來講,電纜電視在前端有接收、處理信號的功能,傳輸分配網絡的規模和復雜程度,以及用戶終端數量等方面部比共用天線電視系統復雜得多。
應用電視和廣播有線電視均采用同軸電纜或光纜以及微波和衛星作為電視信號的傳輸介質。
電視信號在傳輸過程中普遍采用兩種傳輸方式:
射頻信號傳輸,又稱高頻傳輸/頻帶傳輸;
視頻信號傳輸,又稱低頻傳輸/基帶傳輸。
應用電視系統的終端通常是工業級的圖像監視器,信號采用視頻輸入方式,所以在傳輸距離較近、視頻信號路數較少時,常常采用視頻信號傳輸方式;
廣播有線電視系統的終端為電視接收機,信號的輸入方式為射頻,所以通常采用射頻信號傳輸方式,且保留著無線廣播制式和信號調制方式。
廣播有線電視系統在中近距離傳輸時,通常采用隔頻(道)傳輸、鄰頻(道)傳輸、增補頻道傳輸、雙向傳輸等方式,其傳輸媒質一般是同軸電纜、光纜、平衡電纜等有線介質。而在較遠距離傳輸時,除用光纜和同軸電纜—光纜混合方式外,還常用微波和衛星等無線傳輸媒質。
Z17~Z36
(1) 有線電視的工作頻段及頻道分布
下行頻帶(標準頻道用DS、增補頻道用Z表示),上行頻帶
(2) 隔頻(道)傳輸與鄰頻(道)傳輸
開路廣播采用隔頻傳輸,有線電視系統也可采用隔/鄰頻傳輸方式。國內大多數用戶的電視機高頻頭,都是具有AFC功能的電調諧高頻頭,中頻濾波器采用選擇性高的聲表面波濾波器(SAWF),對鄰頻的抑制度可達40dB以上,且采用同步檢波方式,基本上可以做到沒有鄰頻干擾,直觀收看效果可達4級以上,要實現鄰頻傳輸需要解決問題的是有線前端設備發射的頻譜要純。
(3) 增補頻道的劃分(MHz)
(4) CATV頻道的劃分
(5) 有線電視的無線傳輸手段
主要有衛星和微波兩種。
微波傳輸方式:
多頻道微波分配系統MMDS(Multi-channel System)
~,帶寬為200 MHz,可容納24個PAL制電視頻道,系統價格較低,比較適合我國的國情。
調幅微波鏈路AML ( Link)
~,帶寬為500 MHz,可傳送50套左有的PAL電視信號。在遠距離單頻道傳輸時,性能較好。
有線電視是現代家庭生活的第三根線,又稱圖像線(第一根線是電燈線,第二根線是電話線,第四根線是互聯網線)。圖像質量高, 系統頻帶寬(節目套數多),不僅消除了城市中的“天線森林”,有利于市容美化,還可以提供多種服務功能(增值業務)。

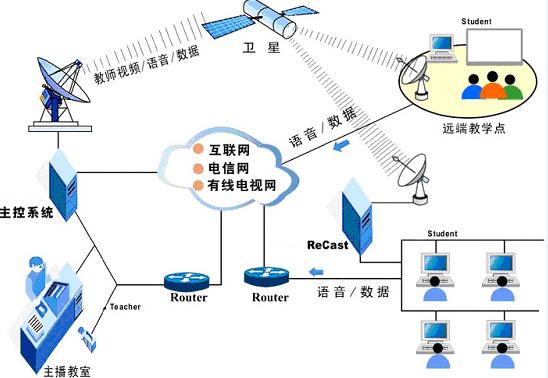

例如:付費電視、視頻點播(VOD)、互聯網接入、IP電話、安全監控、遠程教學/醫療。

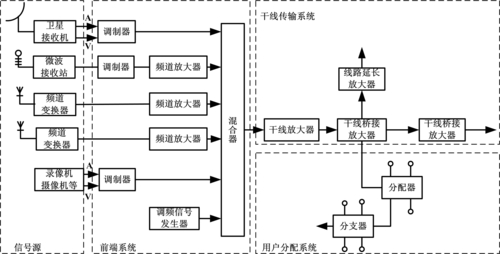

有統電視系統的構成
(1) 接收信號源
(2) 前端設備
(3) 干線傳輸系統
如干線放大器(包含自動增益控制AGC、自動斜率控制ASC)和干線電纜或光纜。
(4) 用戶分配網絡
(5) 用戶終端
電視接收、調頻廣播、線纜調制解調器(Cable Modem,PC機、IP電話等) 等。
線纜調制解調器(Cable Modem)
主要有環形、樹形、星形三種。傳統結構為樹形(同軸電纜),光纖—同軸電纜混合網(HFC)的主干可以采用星形或環形結構,其中環形結構的可靠性高,適合提供增值業務。
用光纜實現的具體的連接方式:
干線光纜FB (Fiber ,本地前端或中心前端到支線)
光纖到節點FTTN (Fiber to the Node,前端到分配點)
光纖到路邊FTTC (Fiber to the Curb)
光纖到最后一個放大器FTTL (Fiber to the Last )
其中,以FB中的光
