在數字電路設計中，觸發器是一種基本且重要的存儲元件，用于存儲二進制信息（即0和1）。根據功能和應用場景的不同，觸發器可以分為多種類型，其中四種基本觸發器包括RS觸發器、JK觸發器、D觸發器和T觸發器。以下是對這四種基本觸發器及其功能的詳細簡述。

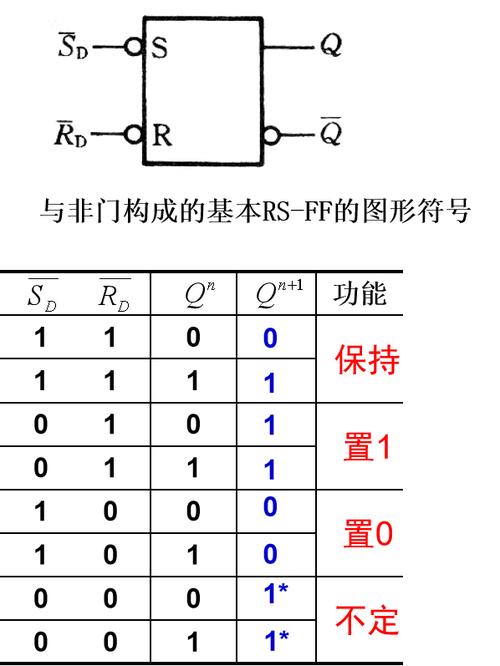

一、RS觸發器（RS Flip-Flop）
1. 基本概念
RS觸發器是最基本的一種觸發器，由兩個交叉反饋的門電路（通常是與非門或或非門）構成，具有兩個輸入端R（Reset，復位）和S（Set，設置），以及兩個互補的輸出端Q和Q'。RS觸發器的狀態轉移取決于R和S的輸入組合。
2. 功能特點
3. 應用場景
RS觸發器常用于二進制計數器和寄存器等數字電路中的狀態控制。通過改變R和S的輸入組合，可以靈活地控制觸發器的輸出狀態，實現數據的存儲和傳輸。
二、JK觸發器（JK Flip-Flop）
1. 基本概念
JK觸發器是一種帶有輸入反饋的RS觸發器，具有兩個輸入端J和K，以及一個時鐘信號輸入端CP。JK觸發器的狀態轉移不僅取決于J和K的輸入組合，還受到時鐘信號CP的控制。
2. 功能特點
3. 應用場景
JK觸發器由于其功能完備性，常被用于構建序列檢測器、分頻器等數字邏輯電路。通過改變J和K的輸入組合以及控制時鐘信號CP的變化，可以實現復雜的邏輯功能和時序控制。

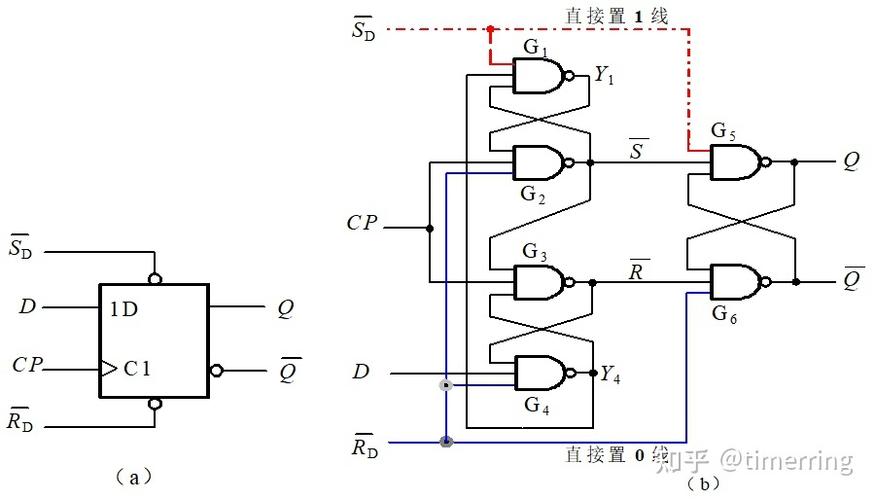

三、D觸發器（D Flip-Flop）
1. 基本概念
D觸發器是一種邊沿觸發的數據觸發器，具有一個數據輸入端D和一個時鐘信號輸入端CP。D觸發器的狀態轉移僅由D端的輸入數據和時鐘信號CP的邊沿（通常是上升沿）共同決定。
2. 功能特點
3. 應用場景
D觸發器廣泛用于數據的串行傳輸和并行數據的存儲。在微處理器、存儲器和其他數字系統中，D觸發器作為基本的數據存儲單元發揮著重要作用。
四、T觸發器（T Flip-Flop）
1. 基本概念
T觸發器是一種特殊的JK觸發器，其輸入端J和K通常連接在一起并作為T輸入端。T觸發器在時鐘信號CP的作用下實現輸出狀態的翻轉或保持。
2. 功能特點
3. 應用場景
T觸發器在數字電路設計中有著廣泛的應用，尤其是在需要實現簡單的二進制計數器、時鐘分頻器或作為更復雜邏輯電路的基本構建塊時。通過控制T端的輸入信號和時鐘信號CP，可以靈活地控制T觸發器的輸出狀態，實現所需的邏輯功能和時序控制。
四種基本觸發器的比較應用場景 ： 性能特點 ： 總結
四種基本觸發器——RS觸發器、JK觸發器、D觸發器和T觸發器——在數字電路設計中扮演著重要角色。它們各具特色，功能各異，適用于不同的應用場景。通過合理選擇和使用這些觸發器，可以構建出功能強大、性能穩定的數字邏輯電路系統。在實際應用中，還需要根據具體需求和環境條件進行綜合考慮和選擇，以實現最優的設計效果和性能表現。
