鎖存器(Latch)是一種對脈沖電平敏感的存儲單元電路，它們可以在特定輸入脈沖電平作用下改變狀態。
簡單鎖存器定義：
只有在有鎖存信號時輸入的狀態被保存到輸出，直到下一個鎖存信號。通常只有0和1兩個值。典型的邏輯電路是D觸發器。由若干個鐘控D觸發器構成
的一次能存儲多位二進制代碼的時序邏輯電路，叫鎖存器件。邏輯結構與功能表

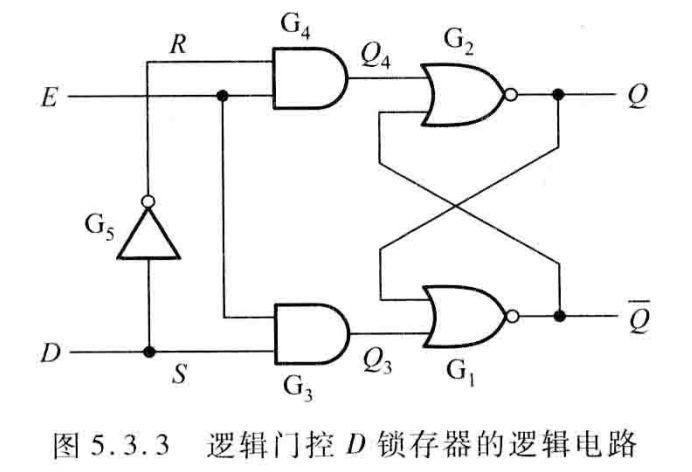

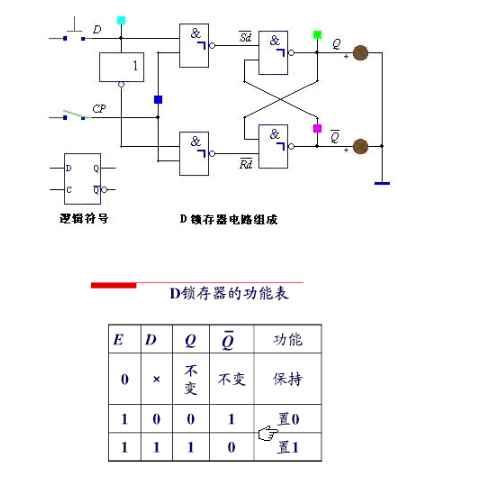

8位鎖存器74LS373的邏輯圖見圖所示。其中使能端G加入CP信號，D為數據信號。輸出控制信號為0時，鎖存器的數據通過三態門進行輸出。
數據有效延遲后于時鐘信號有效。這意味著時鐘信號先到，數據信號后到。在某些運算器電路中有時采用鎖存器作為數據暫存器。所謂鎖存器，就是輸出端的狀態不會隨輸入端的狀態變化而變化，僅在有鎖存信號時輸入的狀態被保存到輸出，直到下一個鎖存信號到來時才改變。典型的鎖存器邏輯電路是D觸發器電路。鎖存，就是把信號暫存以維持某種電平狀態。鎖存器的最主要作用是緩存，其次完成高速的控制其與慢速的外設的不同步問題，再其次是解決驅動的問題，最后是解決一個I/O口既能輸出也能輸入的問題。在某些應用中，單片機的I/O口上需要外接鎖存器。例如，當單片機連接片外存儲器時，要接上鎖存器，這是為了實現地址的復用。假設，MCU端口其中的8路的I/O管腳既
要用于地址信號又要用于數據信號，這時就可以用鎖存器先將地址鎖存起來。
并不是一定要接鎖存器，要看其地址線和數據線的安排，只有數據和地址線合用的情況下才會需要鎖存器，其目的是防止在傳數據時，地址線被數據所影響！這是由單片機數據與地址總線復用造成的，接RAM時加鎖存器是為了鎖存地址信號。如果單片機的總線接口只作一種用途，不需要接鎖存器；如果單片機的總線接口要作兩種用途，就要用兩個鎖存器。例如：一個口要控制兩個LED，對第一個LED送數據時，“打開”第一個鎖存器而“鎖住”第二個鎖存器，使第二個LED上的數據不變。對第二個LED送數據時，“打開”第二個鎖存器而“鎖住”第一個鎖存器，使第一個LED上的數據不變。如果單片機的一個口要做三種用途，則可用三個鎖存器，操作過程相似。然而在實際應用中，我們并不這樣做，只用一個鎖存器就可以了，并用一根I/O口線作為對鎖存器的控制之用（接74373的LE，而OE可恒接地）。所以，就這一種用法而言，可以把鎖存器視為單片機的I/O口的擴展器。
