西門子PLC中用的最多的模擬量輸出模塊應該就是5HF01模塊了，其訂貨號為：6ES7-332-5HF01-0AB0。
下面舉例講解該模塊的實際使用過程。
首先看接線圖：

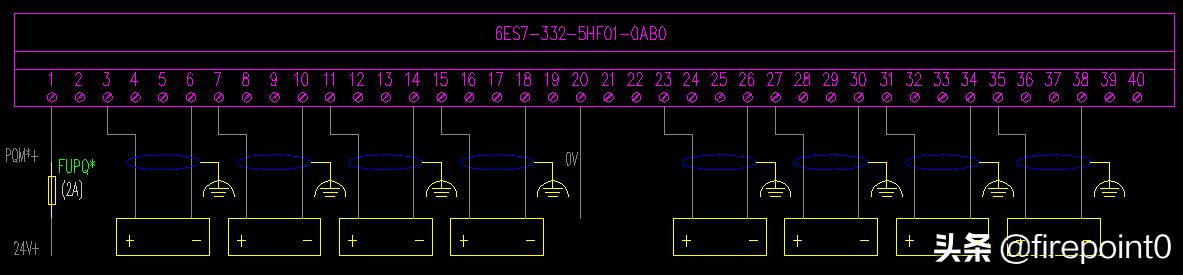

圖中是該模塊的接線圖
上圖中模塊接線圖適用于4~20mA信號輸出，該模塊8個輸出點。個人在實際應用中配置了隔離柵。

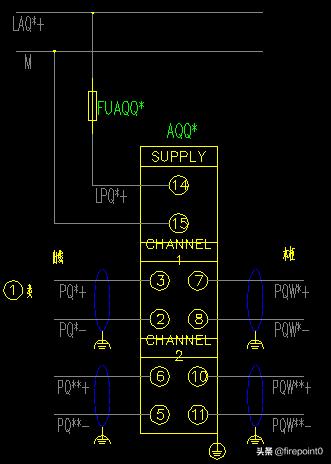

隔離柵接線圖如下：
隔離柵采用的是優倍的
按照隔離柵的接線圖接線，經過信號轉換后依然是輸出4~20mA信號。4~20mA信號在工程應用中最為廣泛，因為該信號為恒流源信號，衰減較小，信號穩定。
下面在step7中組態該模塊：

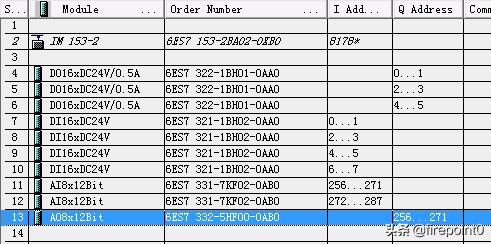

最下一行藍色即為組態
并且在組態信息中修改信號類型：

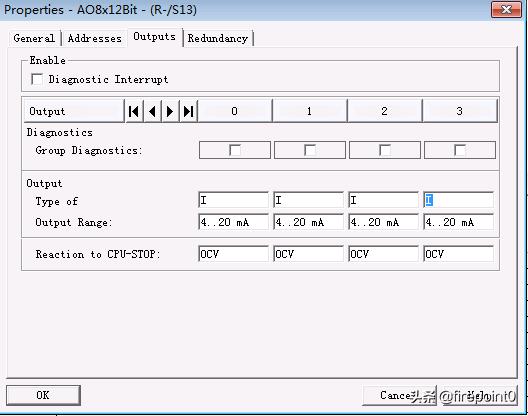

信號類型為電流，4~20mA信號
組態好之后就可以在梯形圖中編輯程序了。

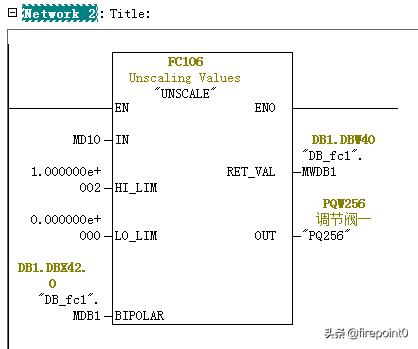

該程序是模擬量輸出
上圖程序中的MD10是給定值，高限是100，低限是0，分別對應調節閥一的開度0~100%，輸出電流信號對應4~20mA。
FC106是西門子自帶的模擬量輸出標準塊，輸出信號PQW256即對應模擬量輸出模塊的組態地址。
例如：實際給定值MD10=20時，對應閥門的開度給定是20%嗎，PQW256輸出的電流信號是4+(20/100)*16=7.2mA。實際電流輸出4~20mA與程序中的0~100%成線型比例關系。
將工作中的經驗分享給大家，希望對大家有幫助！
