小程序前端刷新頁面，訪問服務端獲得取餐碼，然后用戶可以根據取餐碼到門店取餐或等待外賣。
高可用措施改造
我在前面也介紹了，這次活動的促銷力度很大，高峰期流量將達到平時的數十倍，這就要求系統能夠在高并發的場景下，保證高可用性
所以，基于訪問量、日訂單量和可用性的指標，我們對原有系統進行了一系列改造，最終順利地實現了首日 500 萬訂單，以及在大促期間，系統 4 個 9 的可用性目標。這個 500 萬的訂單量，也創造了中國單商戶線上交易的歷史記錄。

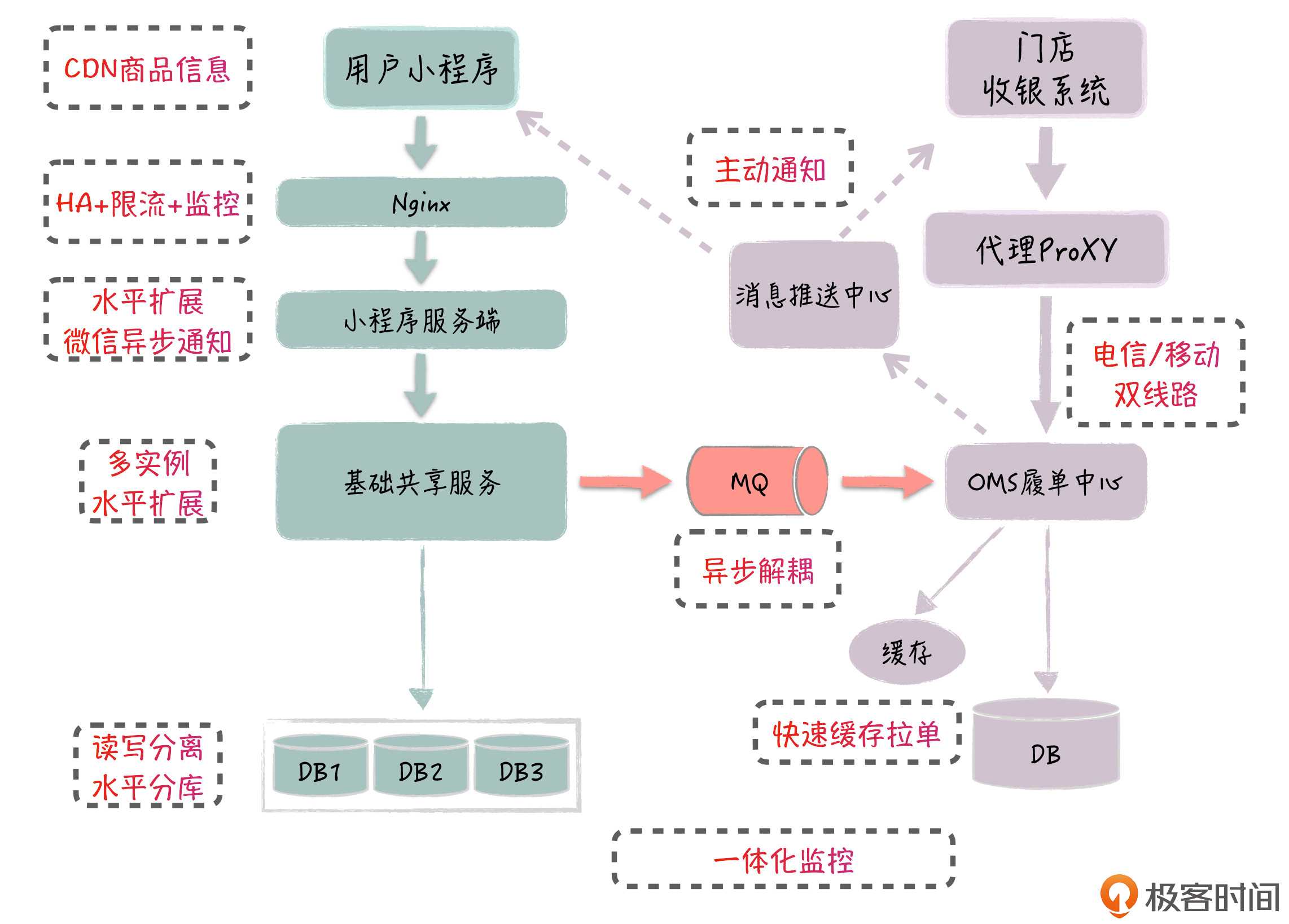

在下面的系統架構圖中，我標出了具體的改造點，主要有 10 處，接下來我就給你分別具體介紹一下，你可以通過這些具體的改造措施，來真正理解高可用系統的設計手段。
前端接入改造
這里的前端有兩個，C 端的小程序和 B 端的門店收銀系統。前端部分主要是對三個點進行改造，包括小程序端的 CDN 優化、Nginx 負載均衡，以及收銀端的通信線路備份。
小程序端的 CDN 優化
用戶點餐前，需要先瀏覽商品和菜單，這個用戶請求的頻率很高，數據流量大，會對服務端造成很大的壓力。所以，針對這一點，我們通過 CDN 供應商，在全國各地構建了多個 CDN 中心，儲存靜態的商品數據，特別是圖片，這樣小程序前端可以就近訪問 CDN，流量無需通過小程序服務端，緩解了服務端的壓力。
Nginx 負載均衡
這個小程序點餐平臺，之前是直接利用云服務商提供的 LB，它只有簡單的負載均衡能力。為了能應對這次的高并發流量，現在我們獨立搭建了數十臺的 Nginx 集群，集群除了負載均衡，還提供限流支持，如果 QPS 總數超過了 10 萬，前端的訪問請求將會被丟棄掉。
另外，Nginx 在這里還有一個好處，就是可以實時提供每個接口的訪問頻率和網絡帶寬占用情況，能夠起到很好的接入層監控功能
補充說明：一臺 Nginx 一般可以支持?jǐn)?shù)萬的并發，本來這里無需這么多臺 Nginx，這是因?yàn)樵品?wù)商對單個 LB 的接入有網絡帶寬的限制，所以我們要通過提升 Nginx 的數量，來保證接入有足夠的帶寬。
收銀端的通信線路備份
門店的收銀系統會通過前置代理服務器，來訪問云端的 OMS 系統，這個代理服務器部署在商戶自己的 IDC 機房，原來只通過電信線路和云端機房打通。在這次改造中，我們增加了移動線路，這樣當電信主線路出問題時，系統就可以快速地切換到移動線路。
應用和服務的水平擴展
首先，針對小程序服務端的部署，我們把實例數從十幾臺提升到了 100 臺，水平擴展它的處理能力。在上面的架構圖中，你可以看到，小程序服務端依賴了 7 個基礎服務，每個基礎服務也做了相應的水平擴展，由于應用和基礎服務都是無狀態的，因此我們很容易擴充。
這里的基礎服務是 Java 開發的，原來是用虛擬機方式部署的，現在我們把基礎服務全部遷移到了容器環境，這樣在提升資源利用率的同時，也更好地支持了基礎服務的彈性擴容。
訂單水平分庫
在大促情況下，下單高峰期，訂單主庫的寫訪問頻率很高，一個訂單會對應 6~7 次的寫操作，包括了創建新訂單和訂單狀態變更；訂單的讀操作，我們之前通過一主多從部署和讀寫分離，已經得到了支持。
但負責寫入的主庫只有一個實例，所以這次我們通過訂單的水平分庫，擴充了訂單主庫的實例數，改造后，我們有 4 個主庫來負責訂單數據寫入。數據庫的配置，也從原來的 8 核 16G 提升到了 16 核 32G，這樣我們通過硬件的垂直擴展，進一步提升了數據庫的處理能力。
這里的訂單水平分庫在實現上比較簡單，我們是通過訂單 ID 取模進行分庫，基于進程內的 -JDBC 技術，實現了數據庫的自動路由。后面的課程中，我會專門介紹電商平臺的訂單水平分庫，它會更加復雜，到時你可以做個比較，如果有需要的話，也可以在實際項目參考落地。
異步化處理
你可以看到，在前臺訂單中心和后臺 OMS 之間，我們需要同步訂單數據，所以這兩者是緊密耦合的。不過這里，我們通過消息系統對它們進行了解耦。 一方面，前臺下單要求比較快，后臺 OMS 的訂單處理能力比較弱（OMS 庫沒有進行水平分庫），通過消息的異步化處理，我們實現了對訂單流量的削峰；另一方面，如果 OMS 有問題，以異步的方式進行數據同步，也不會影響前臺用戶下單。
還有在小程序服務端，在用戶支付完成或者后臺生成取餐碼后，我們會以微信消息的方式通知用戶，這個在代碼中，也是通過異步方式實現的，如果微信消息發送不成功，用戶還是可以在小程序上看到相關信息，不影響用戶取餐。
主動通知，避免輪詢
在原來的架構中，前臺小程序是通過輪詢服務端的方式，來獲取取餐碼；同樣，商戶的收銀系統也是通過輪詢 OMS 系統拉取新訂單，這樣的收銀系統有上萬個，每隔 10s 就會拉取一次。這種盲目輪詢的方式，不但效率低，而且會對服務端造成很大的壓力。
經過改造后，我們落地了消息推送中心，收銀系統通過 Socket 方式，和推送中心保持長連接。當 OMS 系統接收到前臺的新訂單后，會發送消息到消息推送中心；然后，收銀系統就可以實時地獲取新訂單的消息，再訪問 OMS 系統拉取新訂單。為了避免因消息推送中心出問題（比如消息中心掛掉了），導致收銀系統拿不到新訂單，收銀系統還保持對 OMS 系統的輪詢，但頻率降低到了 1 分鐘一次。
同理，小程序前端會通過 Web Socket 方式，和消息推送中心保持長連接。當 OMS 系統在接收到收銀系統的取餐碼后，會發送消息到消息推送中心。這樣，小程序前端可以及時地獲取取餐碼信息。
緩存的使用
我們知道，緩存是提升性能十分有效的工具。這里的改造，就有兩個地方使用了緩存。
一體化監控
在前面各個節點可用性優化的基礎上，我們也在系統的監控方面做了很多強化。除了常規的 Zabbix 做系統監控、CAT 做應用監控、拉訂單曲線做業務監控以外，我們還對系統實現了一體化的監控。
在這里，所有的節點都在一個頁面里顯示，包括 Web 應用、Redis、MQ 和數據庫，頁面也會體現節點之間的上下游關系。我們通過采集節點的狀態數據，實時監測每個節點的健康程度，并且用紅黃綠三種顏色，表示每個節點的健康狀況。這樣，我們就可以非常直觀地識別出，當前的哪些節點有問題。
